ブラスト表面粗さ比較板

商品コード
051
カテゴリー
表面処理・素地調整 ・ブラスト粗さ測定方法

商品説明

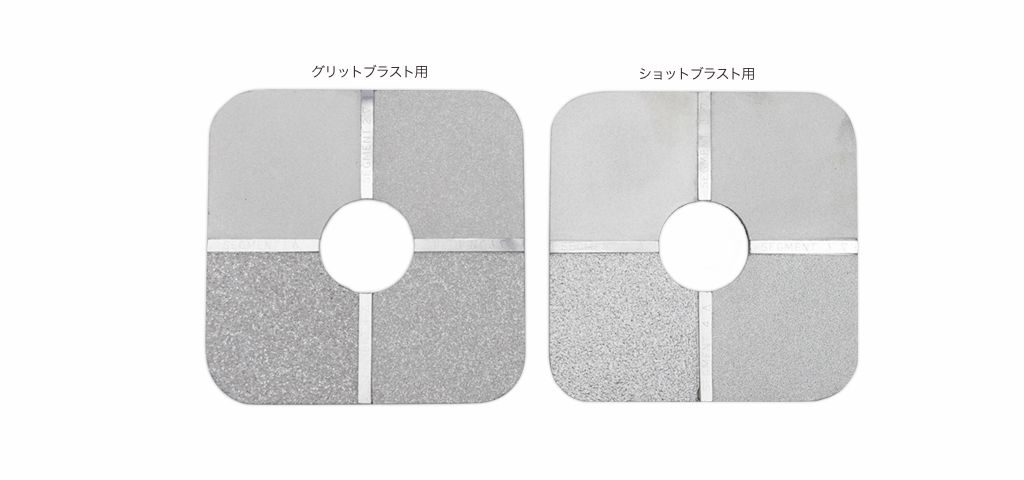

グリットブラスト及びショットブラストで処理された金属表面の粗さを評価するために使用します。比較板は粗さの違う4段階に分かれており、比較板中央の孔から検査対象面の粗さがどの粗さにあるかを目視もしくはルーペで確認しブラスト粗さを評価します。ISO8503-1及びJIS-Z0313に規定されたブラスト面の評価方法に用います。比較板にはグリットブラスト用(G)とショットブラスト用(S)があります。グリットブラスト用の表面粗さ25、60、100、150μm・ショットブラスト用表面粗さ25、40、70、100μm ※ブラストのさび度の評価及び除せい度の評価(Sa1,Sa2,Sa2½,Sa3)には、051-3 ISO8501-1代表写真例をご使用下さい。

試験内容

ブラスト処理に用いた研削材の形状に応じた損傷のない比較板を用意します。均一な光線の下で検査対象のブラスト処理面に比較板を密着させます。比較板の中央の孔から見える検査対象面の粗さが、比較板の4段階に区分けされた粗さと比べて、区分のうちのいずれの2段階の間にあるかを調べます。検査対象面が、比較板の4段階区分の粗いほうから1番目と2番目の間又は2番目と同等であれば「粗」、2番目と3番目の間又は3番目と同等であれば「中」、3番目と4番目の間又は4便めと同等であれば「細」と評価します。

関連規格

  • JIS-Z0313
  • ISO8503-1

内容

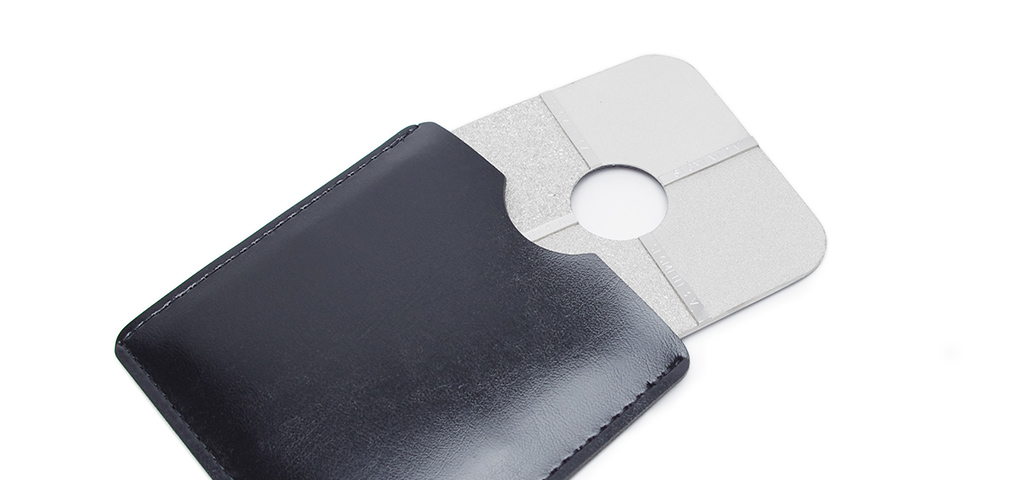

  • ブラスト比較板1枚・専用ケース
参考価格
31,000円 (税込 33,480円)
大きさ
約86×86×2mm
重さ
約55g

ブラスト表面粗さ比較板 ラインナップ

商品名 商品コード 内容 参考価格

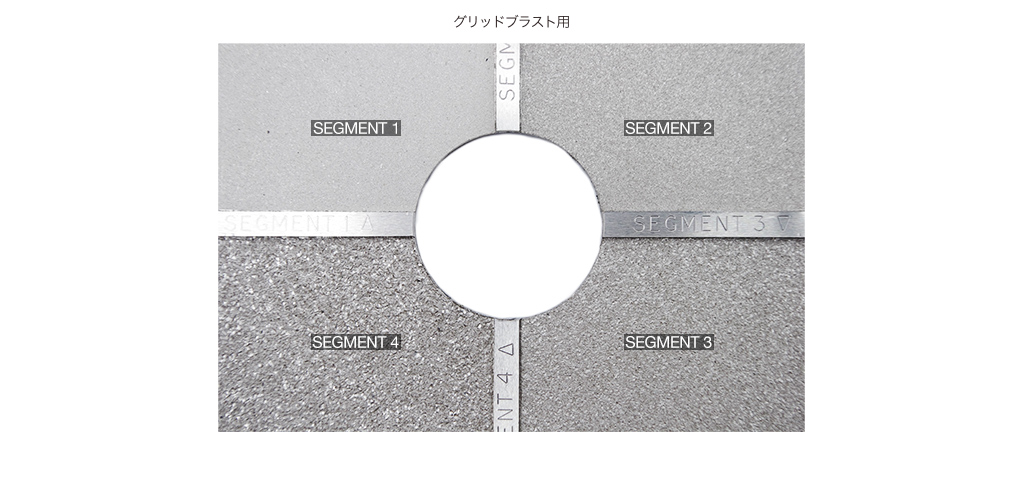

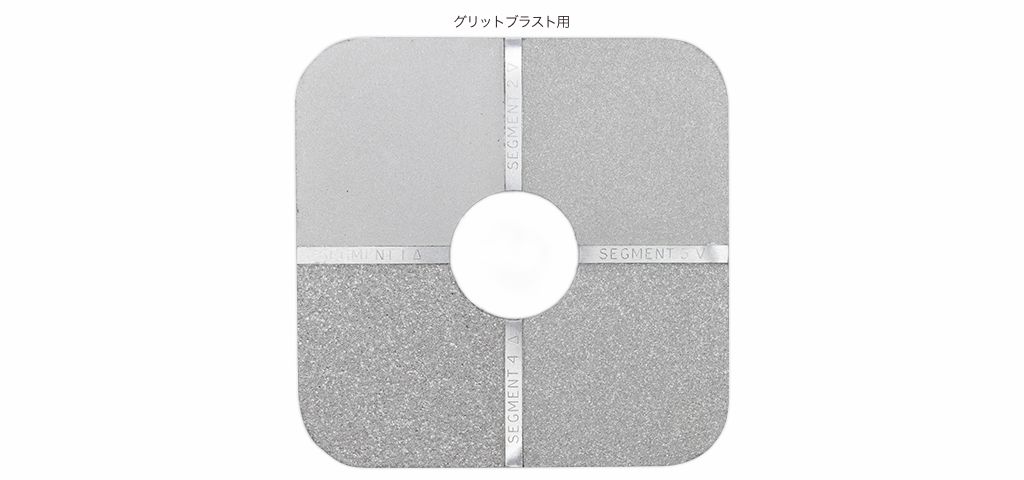

ブラスト表面粗さ比較板
グリットブラスト用
051-1 グリットブラスト比較板1枚・専用ケース 31,000円(税込33,480円)

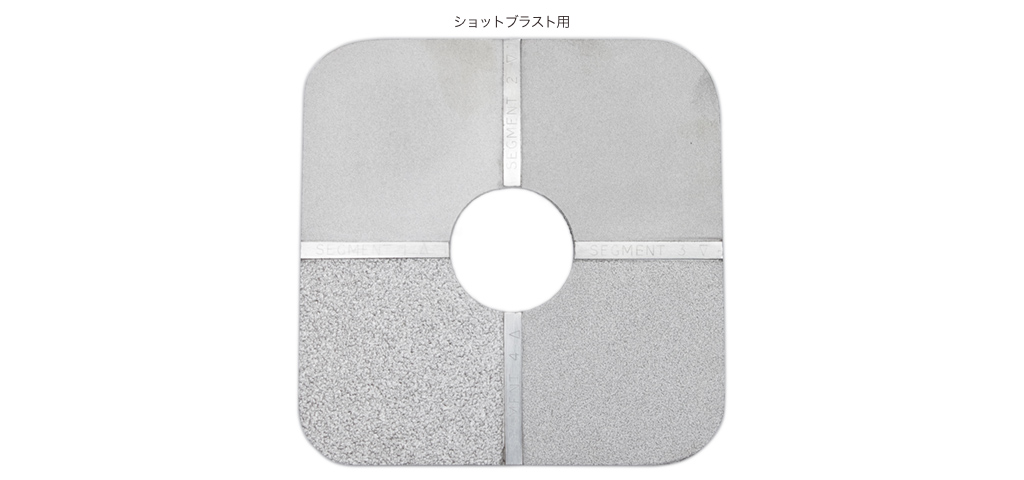

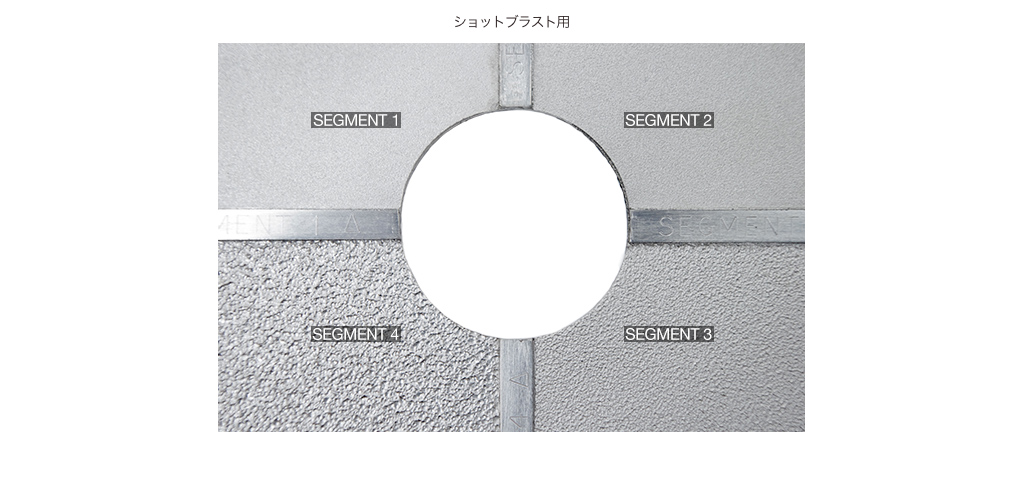

ブラスト表面粗さ比較板
ショットブラスト用
051-2 ショットブラスト比較板1枚・専用ケース 31,000円(税込33,480円)
ブラスト表面検査用照明付き拡大鏡 051-3 ×5倍の拡大鏡・マグネットにより固定できます。 12,500円(税込13,500円)

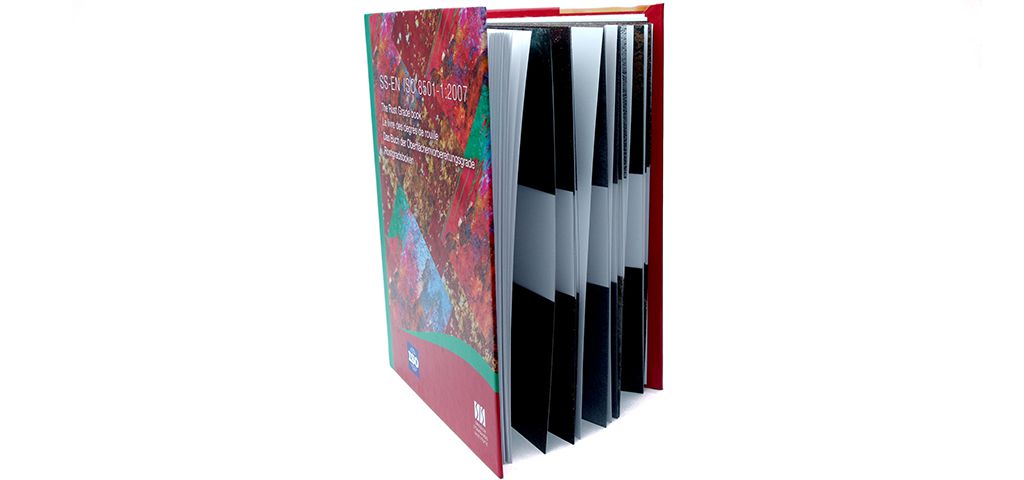

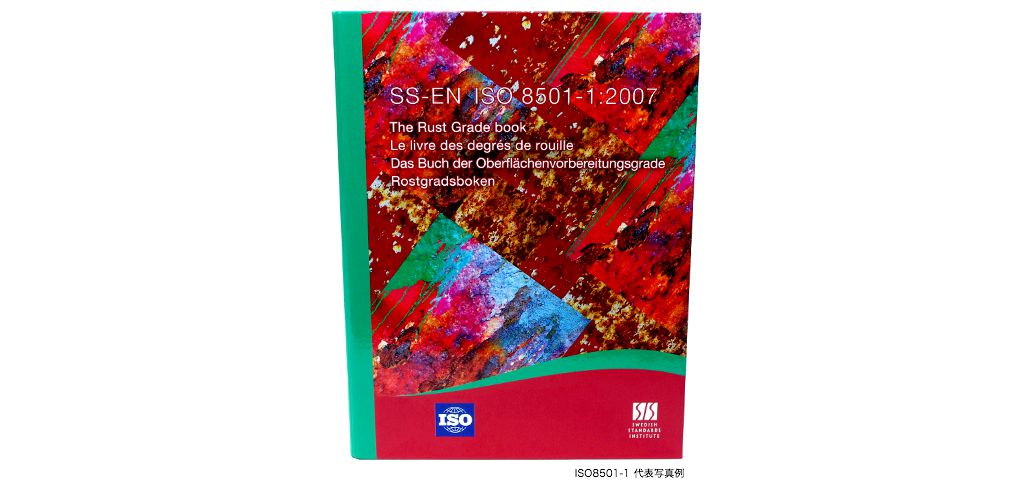

ISO8501-1 代表写真例
(Sa1,Sa2,Sa2½,Sa3)
051-4 未塗装鋼材及び旧塗膜全面剥離後の鋼材のさび度及び調整等級(カラー写真集) 92,000円(税込99,360円)
※価格は予告無く変更する場合がございますのでご了承下さい。
