Testexテープ（レプリカテープ）
ブラスト表面粗さ転写テープ

商品説明

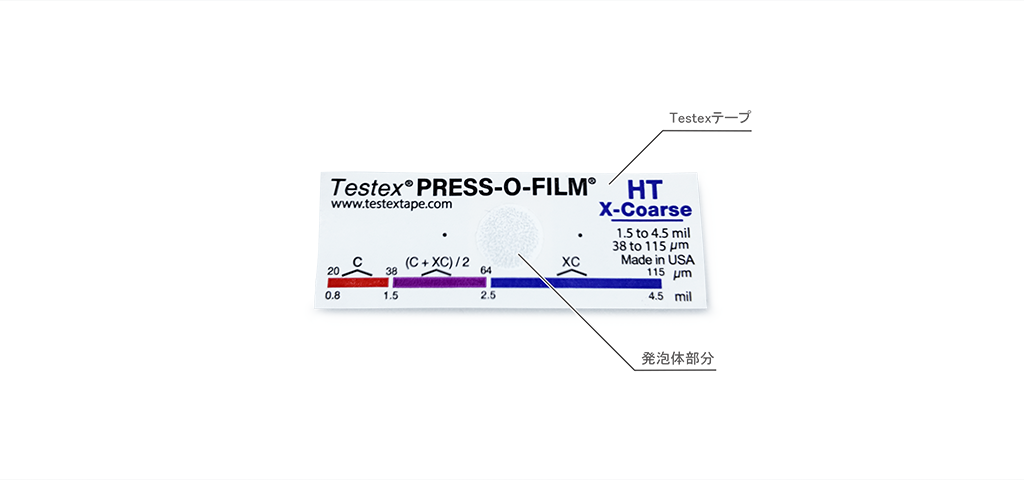

Testex Tape（テステックステープ）は、ブラスト処理（グリットブラスト/ショットブラスト）された鋼材表面の粗さ（表面プロファイル）を、レプリカ（型取り）して数値化するためのテープです。テープ中央の白い発泡体部分を測定面に貼り、こすりつけ棒でしっかり擦って圧着すると、表面の凹凸が発泡体に転写されます。その発泡体をTestexゲージ（専用ゲージ）で測定することで、ブラスト面の平均最大peak-to-valley（山-谷）高さを求められます。発泡体部分は、厚さ50μm（2mil）のポリエステルフィルムの上に、弾力がなく、押しつぶしやすく可塑性がある、微細気泡からなる薄板状の発泡体を均一にコーティングした構造です。硬い面に押し当てて圧縮すると、この発泡体は元の厚みの約25％程度までつぶれ、擦り込み中に表面形状の“型”を取ります。表面の高い山（peak）は発泡体を押し切ってポリエステルフィルムに当たり、表面の深い谷はレプリカ側で高い山として再現されます。この方法で得られる数値は、山と谷を単発で拾うのではなく、「平均最大値」としての平均最大peak-to-valley（山-谷）高さです。専用ゲージの測定面（アンビル）が発泡体の凹凸をわずかに平坦化するため、読み取り値は実務で扱いやすい平均最大プロファイル値に相当します。テープは1ロール50回分で、測定後のレプリカを記録として保管できるため、施工記録や品質管理のエビデンス作成にも向いています。レンジはCoarse（20–64µm）とX Coarse（40–115µm）を用意。
Testexテープによる測定は、表面粗さ計で求めるRa、Rq、Rz、Ryなどの粗さパラメータとは異なり、ブラスト処理面の山と谷の高さをレプリカテープに転写して評価する方法です。このレプリカテープ法はISO 8503-5に規定されており、ブラスト面の表面プロファイルを管理するために使用されます。

試験内容

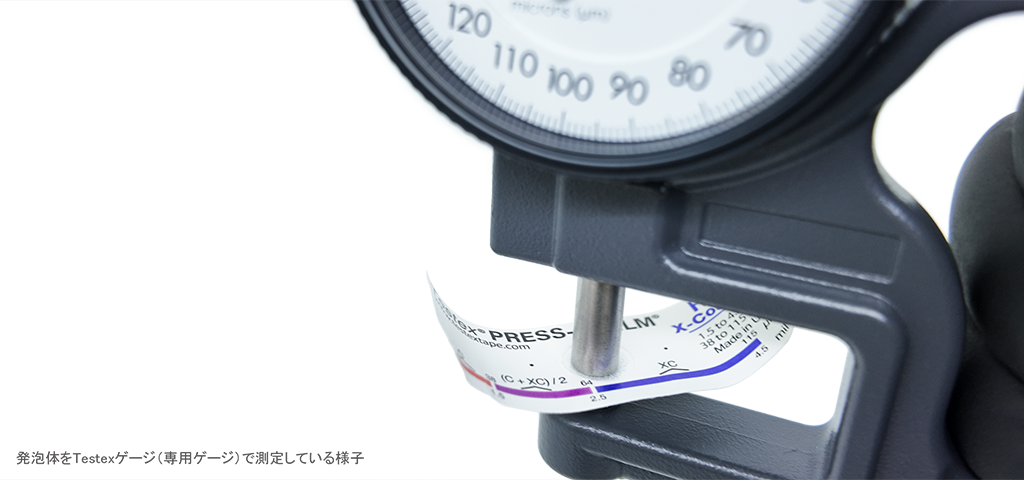

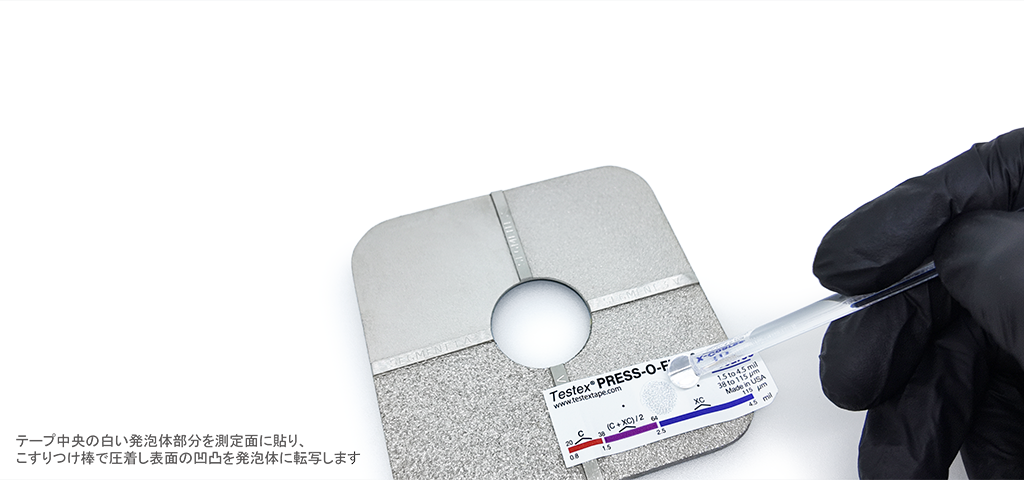

Testex Tape（テステックステープ）は、ブラスト処理された鋼材表面の凹凸をテープに転写し、専用ゲージで表面粗さ（表面プロファイル）を測定するレプリカテープです。測定するブラスト面に油分やほこり、異物などが付着していないことを確認します。Testex Tapeの保護紙をはがし、中央の白い発泡体部分が測定したい面にしっかり接触するように貼り付けます。次に、専用のこすりつけ棒（Burnishing Tool）を使用して、白い発泡体部分をしっかりと擦ります。上下左右に繰り返し擦り込むことで発泡体が圧縮され、ブラスト面の山と谷の形状がテープに転写されます。表面形状が十分に転写されたら、Testex Tapeを測定面からゆっくり剥がします。剥がしたテープの中央部分には、ブラスト面の凹凸がレプリカとして残っています。転写した発泡体部分をTestex専用ゲージの測定部にセットし、厚さを測定します。ゲージで測定した値には、Testex Tapeのポリエステルフィルムの厚さ約50µm（2mil）が含まれているため、測定値から50µmを差し引いた値がブラスト面の表面プロファイルとなります。例えば、ゲージの測定値が100µmの場合は、100µmから50µmを差し引き、表面プロファイルは約50µmとなります。測定後のTestex Tapeにはブラスト面の形状がそのまま残るため、測定日や測定場所、測定値などを記入して保管することもできます。施工記録や品質管理、検査結果のエビデンスとして残せる点もTestex Tapeの大きな特長です。測定レンジは、Coarseが20～64µm、X Coarseが40～115µmです。測定するブラスト面の粗さに合わせて、適切なレンジのTestex Tapeをご使用ください。

参考規格

• JIS-Z0313
  テープ転写法
• ISO8503-5
• ASTM　D4417

内容

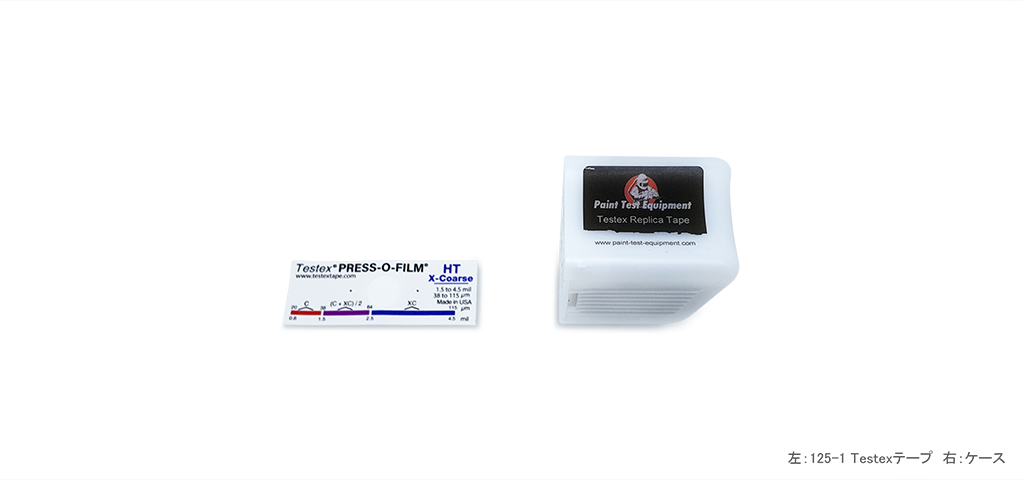

• テステックステープ（50枚入り）
• こすりつけ棒
