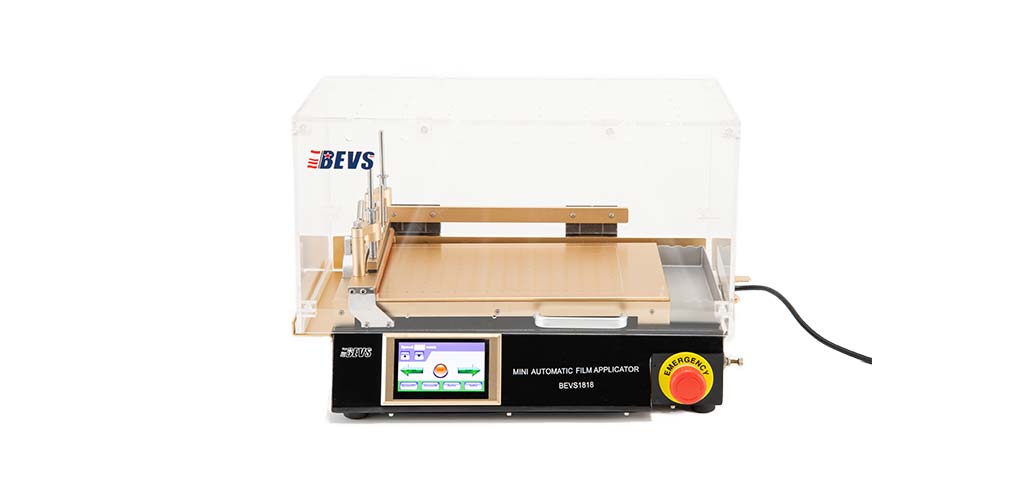

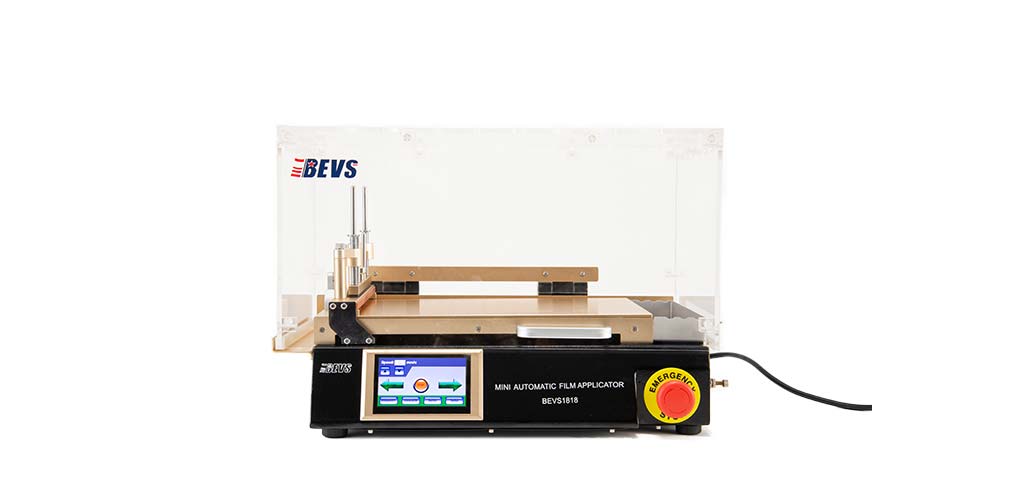

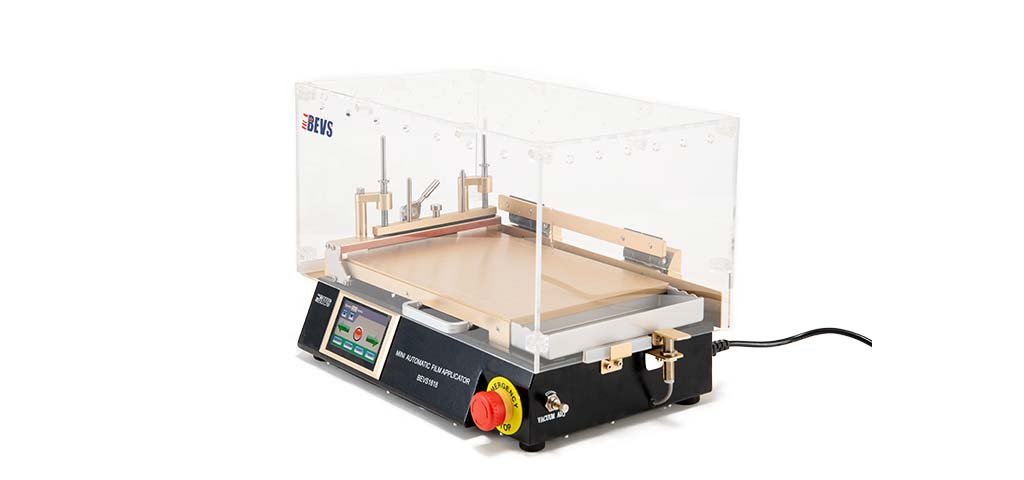

保護カバー付き
小型自動フィルムアプリケーター

商品コード
130シリーズ
カテゴリー
塗料の性状・安定性 ・安定した塗工

商品説明

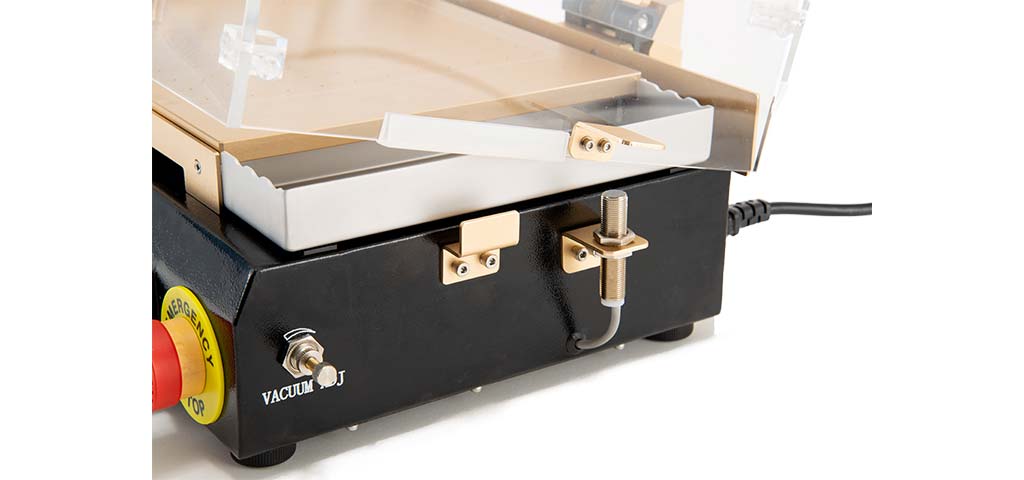

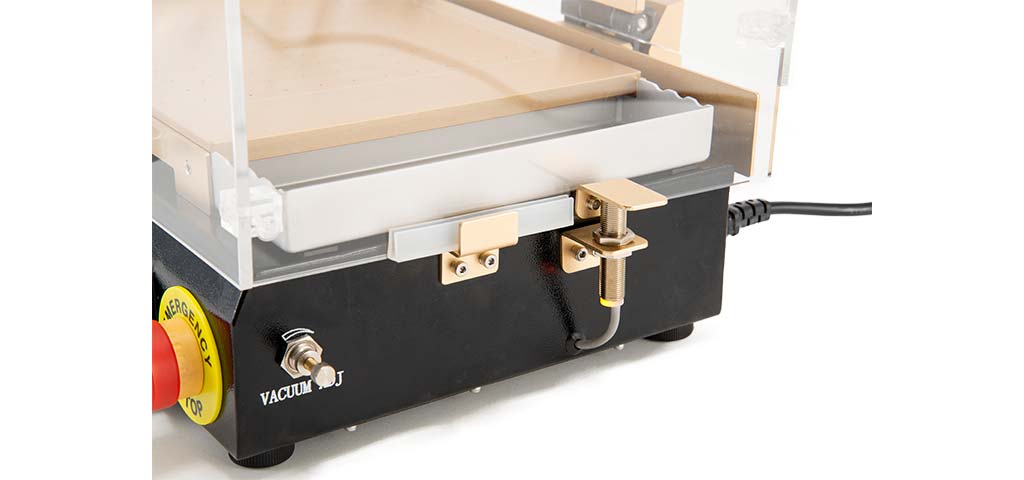

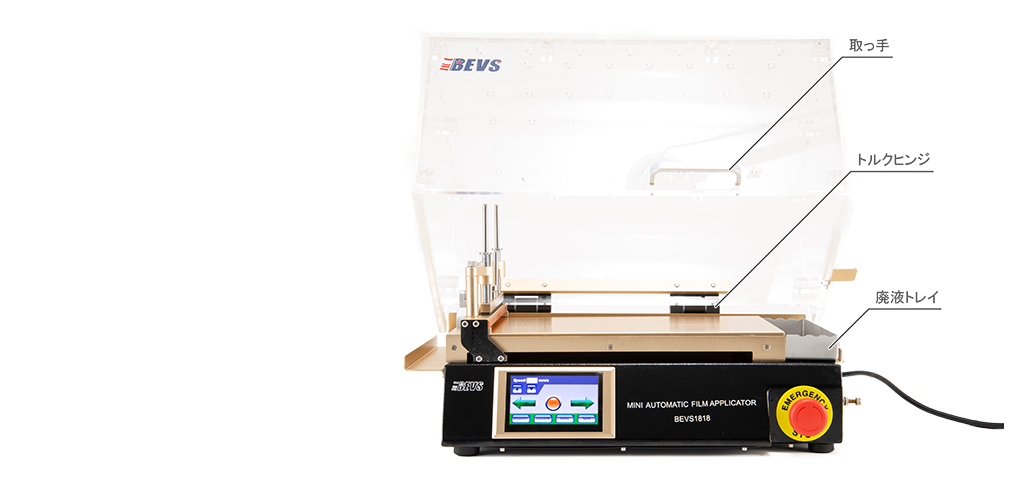

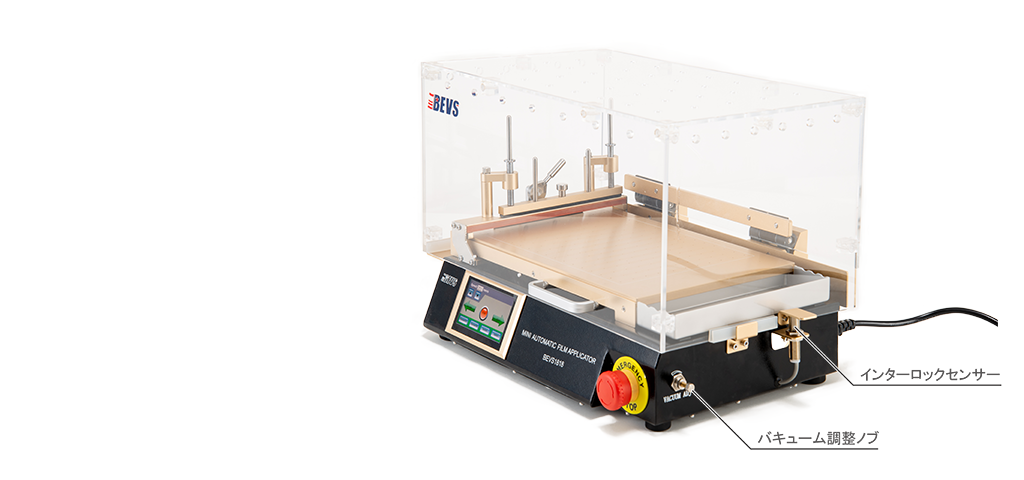

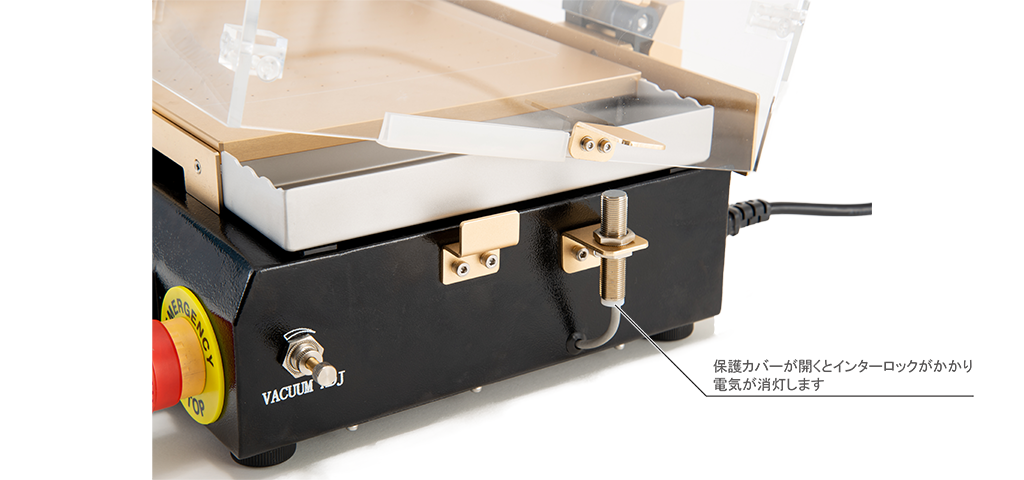

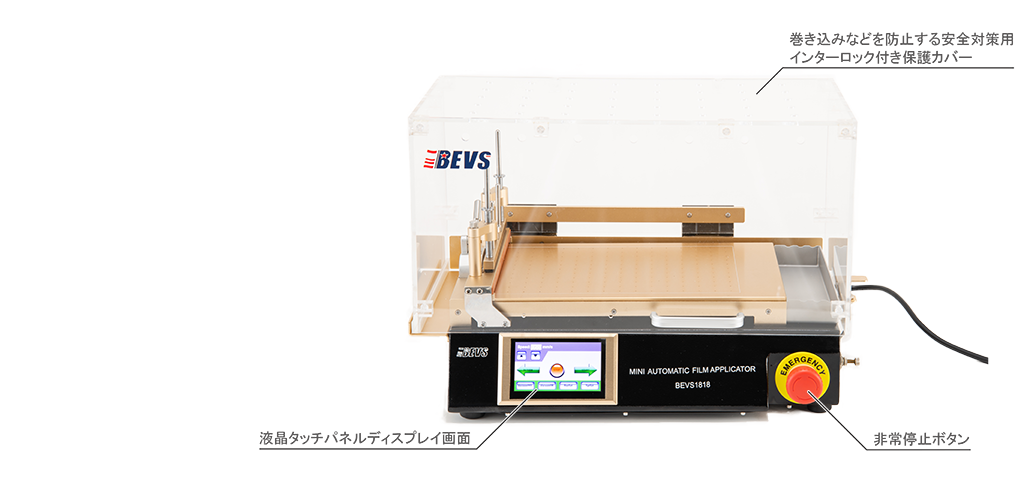

保護カバー付き小型自動フィルムアプリケーターは、塗工作業をより安全にするために可動部分を保護カバーで覆った小型自動フィルムアプリケーターです。作業者が手を挟んでしまうのを防止したり、社内の安全基準が設けられている企業様に向けて開発されました。保護カバーにはインターロック機能が搭載されており、塗工バーが稼働時に保護カバーを開くと塗工バーが停止されます。保護カバーはトルク蝶番により落下防止ができます。保護カバーと本体の間にある全ての隙間は9㎜以下にデザインされています。また、アクリル製保護カバーには静電気防止加工が施されています。少しのコストで大きな安全が得られます。塗工性能やラインナップは101シリーズ小型自動フィルムアプリケーターそのままになります。

塗工速度は1~200mm/sになり、低速から高速まで幅広いスピード調整が可能になりました。塗工距離は最大A4サイズ。試験片を挟み込むクランプ部分は試験片の厚みに合わせて微調整ができ、しっかりとクランプ固定ができますので、フィルムなどの薄い試験片やガラスプレートなどの厚い試験片にも対応できます。バーコーターは065-1シリーズ(塗布幅200㎜幅)を使用でき、付属の錘を使用することによりしっかりと荷重をかけて塗工が行えます。本体は全タイプ共通仕様です。ガラスプレートタイプご購入後も真空チャックプレートと外付けバキュームポンプをご購入いただければ変更することができます。101-3はガラスプレートと真空チャックプレート(外付けバキュームポンプ付属)の両方のプレートがセットになっています。試験片の素材を選ばずに安定した塗工がおこなえます。真空チャックプレートはバキューム力の調整が可能になりました。

試験内容

保護カバーを開き、小型自動フィルムアプリケーターに各種アプリケーターまたはバーコーターをセットします。タッチパネル画面で任意の速さをセットし、塗布する距離をA4または任意の距離をセットします。コーティング材・試料を各種アプリケーター、バーコーターの前に適量を垂らします。タッチパネルディスプレイの「START」ボタンで塗工を開始します。バーコーターの場合は塗工が終了したらバーコーターを取り外します。アプリケーターの場合はそのまま「RETURN」ボタンを押し機器をもとの位置に戻します。

参考規格

  • JIS-K5600
  • ASTM D823

内容

  • 小型自動フィルムアプリケーター
    (各タイプによる)

仕様説明動画

  • 【 主な仕様 】
  • 操作:タッチパネル操作機能・ガイドオペレーション
  • テストパネルサイズ:任意で設定可能(A4まで)
  • 標準タイプ塗工速度:1~200mm/s(1mm/s単位で変更可能)
  • 塗工距離:1~250mmの間で任意で設定可能
  • 塗工条件メモリー数:最大6メモリー

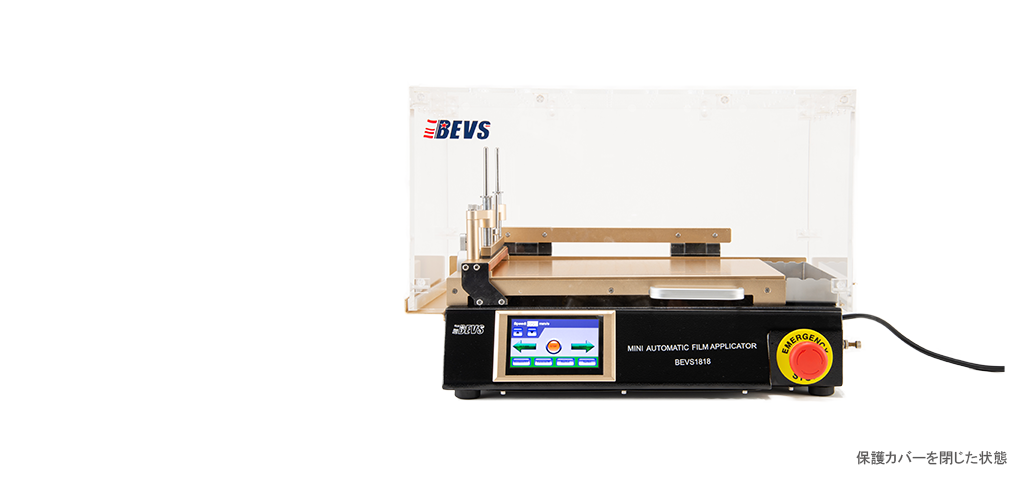

  • 寸法:保護カバーを閉じた状態、約W524×D354×H327mm

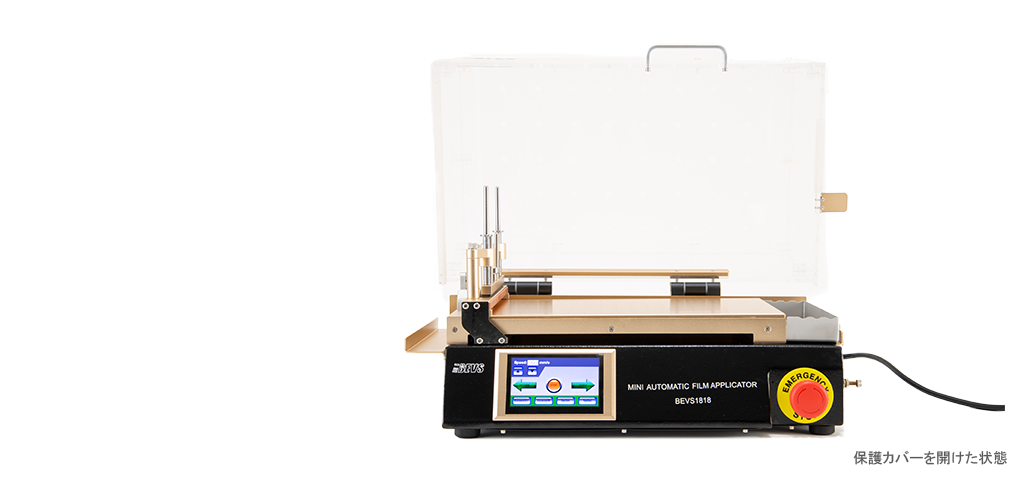

  •    保護カバーを開けた状態、約W524×D492×H471mm
  • 重量:約20㎏
  • 電源周波数:50/60Hz

保護カバー付き小型自動フィルムアプリケーター ラインナップ

商品名 商品コード 内容
保護カバー付き小型自動フィルムアプリケーター ガラスプレートタイプ 130-1 小型自動フィルムアプリケーター本体
ガラスプレート・タッチペン1本
保護カバー付き小型自動フィルムアプリケーター 真空チャックプレート 130-2 小型自動フィルムアプリケーター本体
真空チャックプレート・外付けバキュームポンプ・タッチペン1本
保護カバー付き小型自動フィルムアプリケーター
ガラスプレート・真空チャックプレート両用タイプ
130-3 小型自動フィルムアプリケーター本体
ガラスプレート・真空チャックプレート
外付けバキュームポンプ・タッチペン1本
小型自動フィルムアプリケーター用 ガラスプレート 101-11 ガラスプレート単体
小型自動フィルムアプリケーター用 真空チャックプレート 101-12 真空チャックプレート単体
小型自動フィルムアプリケーター 真空チャックプレート用バキュームポンプ 101-13 外付けバキュームポンプ単体
※仕様、外観、価格、セット内容等は予告無く変更する場合がございますのでご了承下さい
