耐熱ボックス投入式乾燥炉温度記録計
オーブンロガーマスター
- 商品コード
- 081
- カテゴリー
- 塗膜の乾燥状態 ・乾燥炉の温度管理
商品説明
塗装の乾燥炉（焼付炉）の温度管理に使用します。炉に通った時の製品温度と、炉内の雰囲気温度が確認できます。焼付塗料にはキープ温度があります。温度と時間がきちんとキープできているかが塗膜にとって非常に重要です。また、炉内の環境を確認することで、焼きすぎ（オーバーベーク）、焼きあま、発泡、ワキなどの塗膜不良の原因が検証できます。本商品は塗装の乾燥炉へそのまま流せるので、時間と人手がかかっていた炉の温度測定が簡単に行えます。耐熱ボックスが炉に入って出てくるまで待つだけで計測が終わります。無駄な作業時間や人的コストも大幅に削減することができます。また、定期的な炉の測定により、製品の乾燥状態・炉の性能・炉の効率化・省エネによるエネルギー削減も可能になります。最大6チャンネル同時測定。ソフトウェアは非常にシンプルでキープ温度とキープ時間がすぐに確認できます。エクセルへの出力可能。耐熱ボックス性能：110℃×370分・150℃×270分・200℃×215分・250℃×150分・300℃×70分。500℃耐熱ボックス性能：150℃×500分・200℃×400分・300℃×300分・400℃×200分・500℃×100分。試験内容

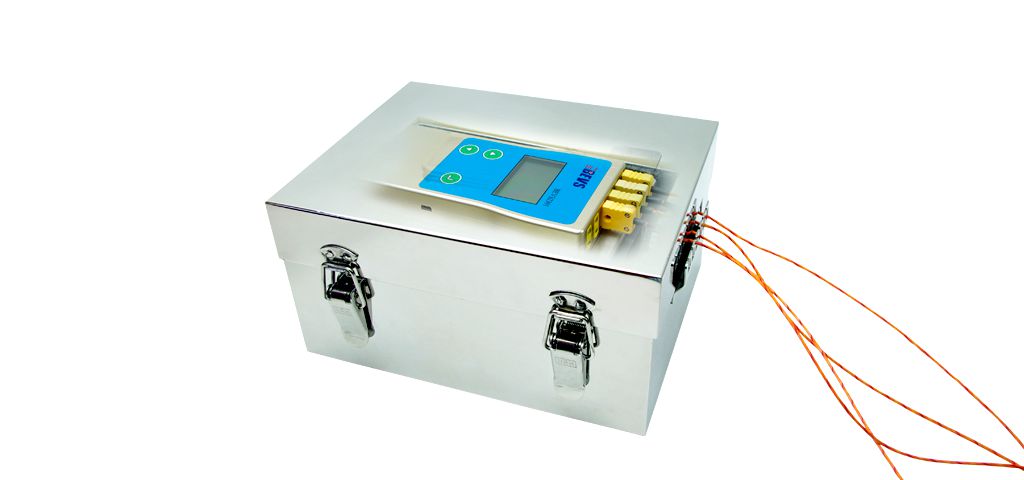

プローブを製品（ワーク）に取り付けたあと、温度計（データロガー）を耐熱ボックスに入れ、実際の製品と一緒に炉の中へ流します。炉の出口で耐熱ボックスを炉から取り出します。データロガーには、製品の温度及び炉内の雰囲気温度がどうなったかが記憶されています。付属の焼付塗装専用ソフトで自動的にグラフが作成され分析できます。参考規格
内容
- データロガー・耐熱ボックス・熱緩衝材・専用ソフトウェア・USBケーブル・パッキング・専用キャリングケース
- 校正証明書（英文）
- 大きさ
- 約230×280×160mm
- 重さ
- 約7.5Kg
耐熱ボックス投入式乾燥炉温度記録計
オーブンロガーマスター ラインナップ
| 商品名 | 商品コード | 内容 | 価格 |
|---|---|---|---|
| 耐熱ボックス投入式乾燥炉温度記録計 オーブンロガーマスター |
081 | データロガー・耐熱ボックス・熱緩衝材・専用ソフトウェア USBケーブル・パッキング・専用キャリングケース・校正証明書（英文） |
900,000円（税込990,000円） |
| 耐熱ボックス投入式乾燥炉温度記録計 オーブンロガーマスター500℃タイプ |
081-500 | データロガー・500℃耐熱ボックス・熱緩衝材・専用ソフトウェア USBケーブル・パッキング・専用キャリングケース・校正証明書（英文） |
1,100,000円（税込1,210,000円） |

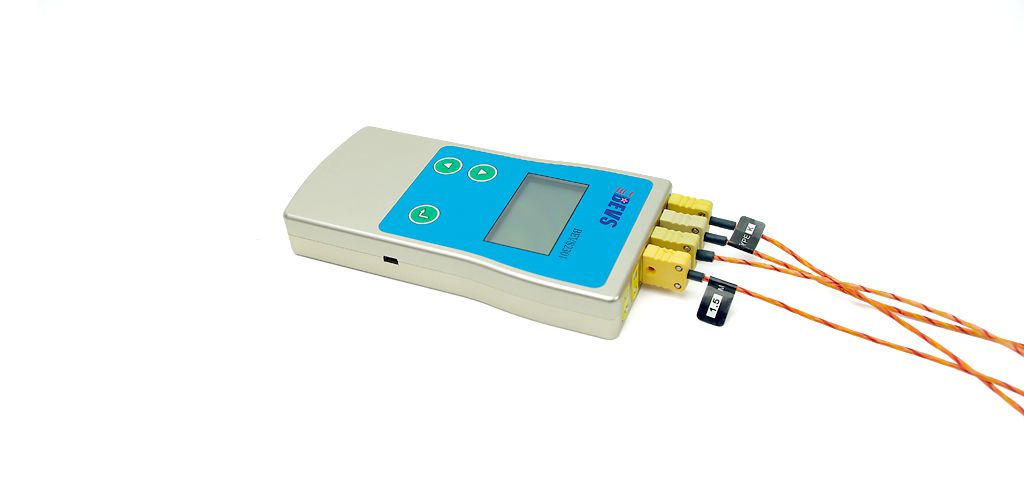

データロガーの仕様
| チャンネル数 | 6チャンネル（Kタイプ） |
| データロガーの測定可能温度 | 0℃～1200℃ |
| 動作環境温度 | 0～60℃ |
| 測定インターバル | 1秒～1時間 |
| 精度 | ±0.5℃ |
| メモリー数 | 260,000 |
| ディスプレイ表示 | LCD |
| 電源 | 充電式リチウムイオン電池 |
| データ通信 | USB |
| サイズ | D25×W85×H165mm |
| 重さ | 420g |
プローブを製品（ワーク）に取り付けたあと、温度計（データロガー）を耐熱ボックスに入れ、実際の製品と一緒に炉の中へ流します。炉の出口で耐熱ボックスを炉から取り出します。データロガーには、製品の温度及び炉内の雰囲気温度が記憶されています。付属の焼付塗装専用ソフトで自動的にグラフが作成され分析できます。

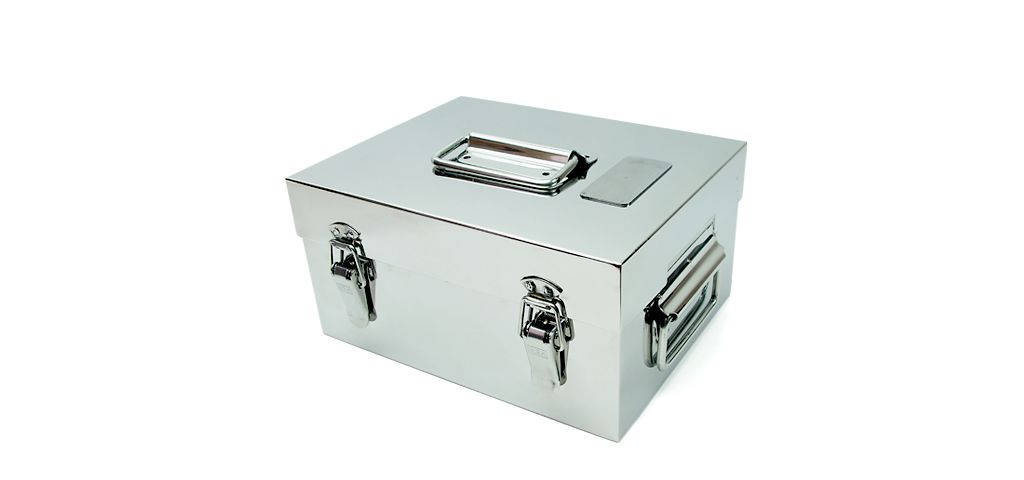

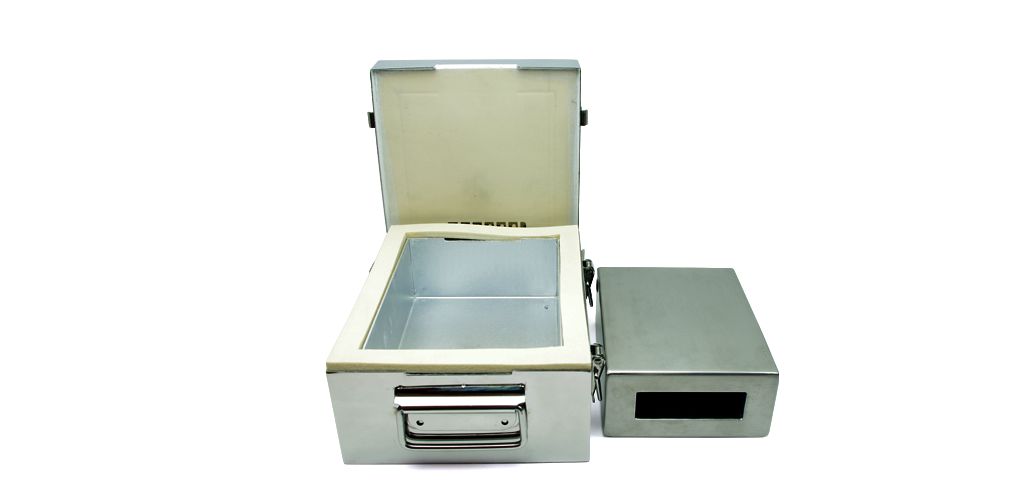

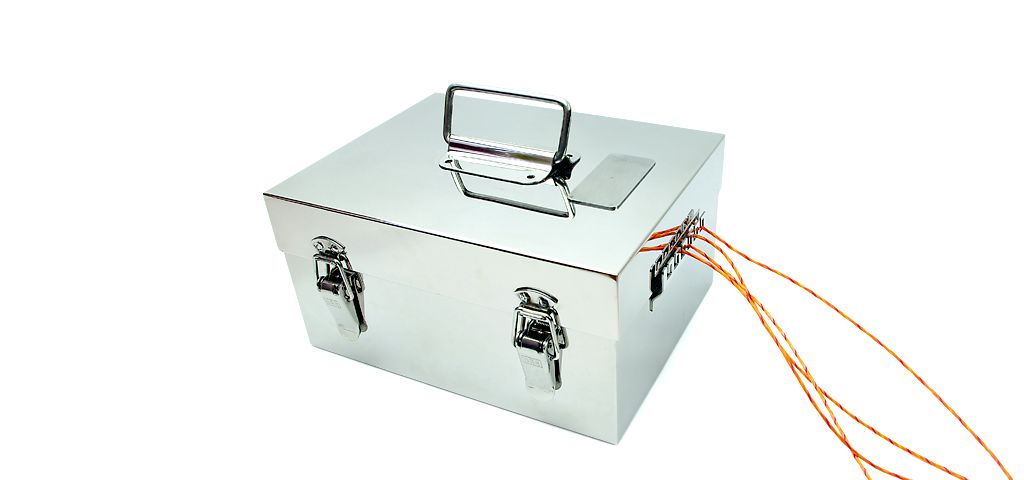

耐熱ボックスについて
| 耐熱ボックス仕様 | 耐熱ボックス（ヒートシンク付き） | ||||
|---|---|---|---|---|---|
| 温度（℃） | 110 | 150 | 200 | 250 | 300 |
| 時間（分） | 370 | 270 | 215 | 150 | 70 |
| サイズ（ｍｍ） | 約D230×W280×H160mm | ||||
| 重さ（kg） | 約7.5 | ||||
※性能表は耐熱ボックスの温度が20℃からスタートした場合の耐熱時間です。連続計測時には必ず耐熱ボックスを20℃以下まで冷やして使用して下さい。
【以下のような炉や環境には使用できません】
真空炉・窒素雰囲気炉・その他雰囲気ガスを含む炉・風速5m/s以上の高速熱風循環炉・赤外線炉・スチーム炉・水に浸かる・直火の影響をうける・耐熱ボックスが通らない寸法の炉・瞬間的に耐熱ボックスの最高温度を超す場合など。
付属のソフトウェアで自動グラフ作成。キープ温度・キープ時間・最高温度がすぐに確認できます。
必要な機能だけのシンプルなソフトウェア
Time above
キープ温度とキープ時間が確認できます。目的の温度（キープ温度）以上の温度に達した時間の合計が表示されます。
Max.Value
各プローブが記録した最高温度が表示されます。
Time of max.value
各プローブが最高温度に達した時間が表示されます。
計測レポートの出力
印刷ボタンでA4用紙に合わせたレポートが出力されます。その他様々な形式でデータ出力が可能です。
※Windows対応 OSの環境によって正しく動作しない場合があります。ご購入前に必ずご確認をお願いします。
本体・プローブ ラインナップ
| 商品名 | 商品コード | 内容 | 参考価格 |
|---|---|---|---|
| 耐熱ボックス投入式乾燥炉温度記録計 オーブンロガーマスター |
081 | データロガー・耐熱ボックス・熱緩衝材・専用ソフトウェア USBケーブル・パッキング・専用キャリングケース・校正証明書（英文） |
900,000円（税込990,000円） |
| 耐熱ボックス投入式乾燥炉温度記録計 オーブンロガーマスター500℃タイプ |
081-500 | データロガー・500℃耐熱ボックス・熱緩衝材・専用ソフトウェア USBケーブル・パッキング・専用キャリングケース・校正証明書（英文） |
1,100,000円（税込1,210,000円） |

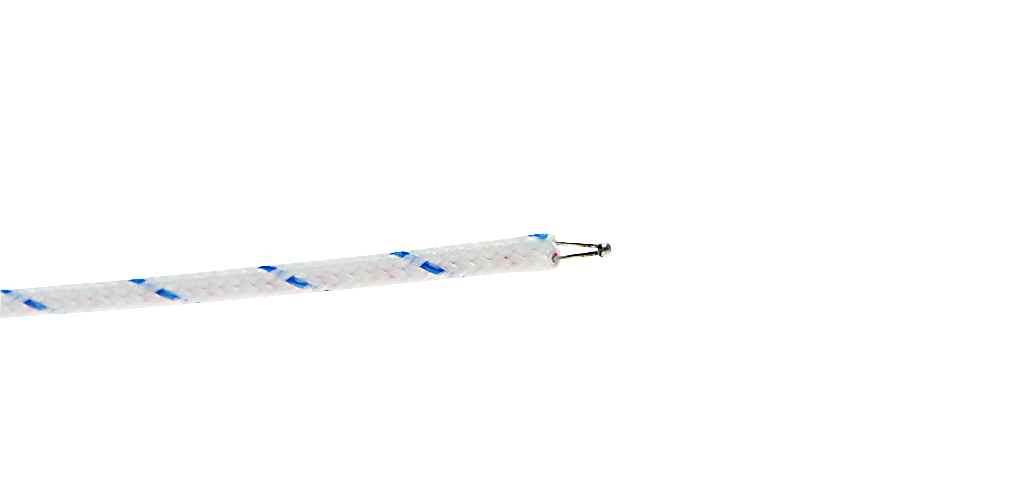

| ガラス被覆熱電対2m | 031 | 2m・耐熱250℃・素線径0.32Φ・先端溶接(製品温度・雰囲気温度両用） | 10,000円（税込 11,000円） |

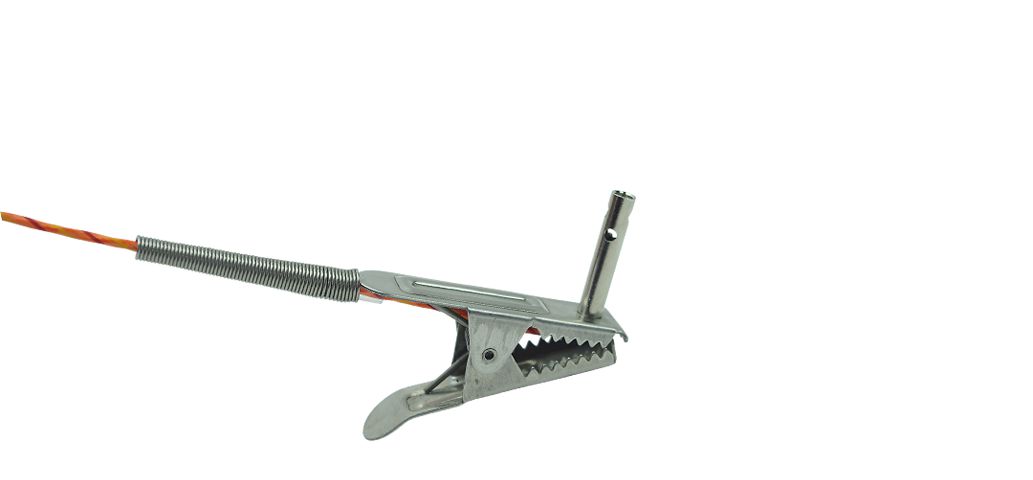

| クランプ雰囲気温度プローブ1.5ｍ | 081-1 | テフロン被覆・耐熱250℃ | 35,000円（税込 38,500円） |

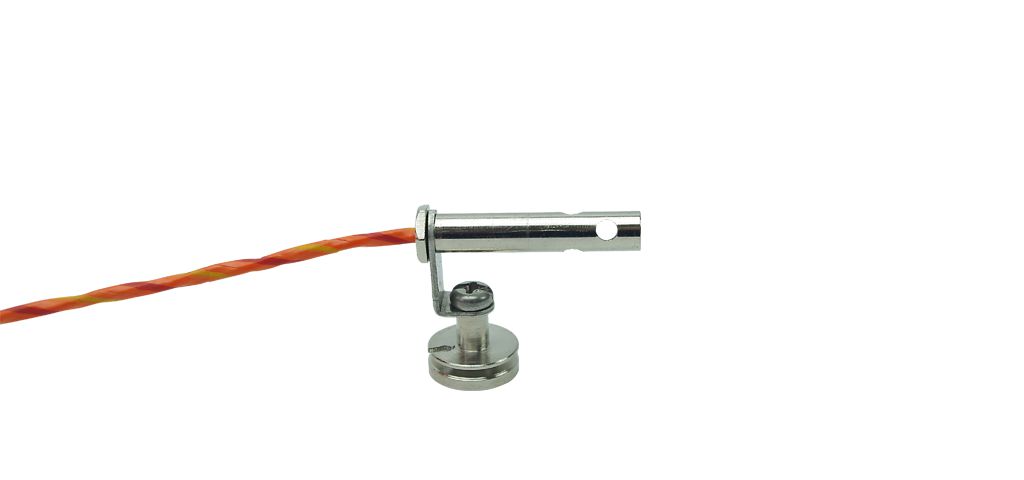

| マグネット雰囲気温度プローブ1.5m | 081-2 | テフロン被覆・耐熱250℃ | 35,000円（税込 38,500円） |
| クランプ製品温度プローブ1.5m | 081-3 | テフロン被覆・耐熱250℃ | 35,000円（税込 38,500円） |
| マグネット製品温度プローブ1.5m | 081-4 | テフロン被覆・耐熱250℃ | 35,000円（税込 38,500円） |

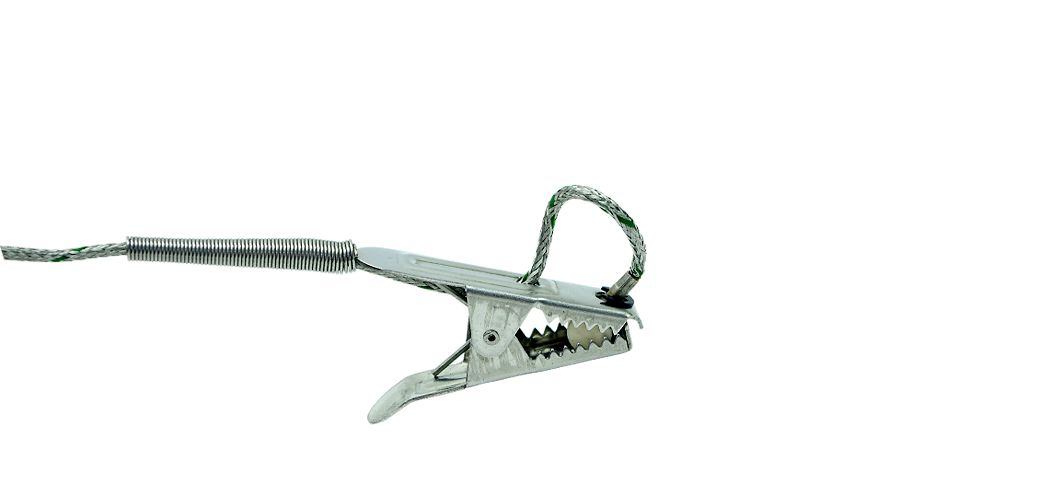

| 高温クランプ雰囲気温度プローブ1.5ｍ | 081-5 | SUS網被覆・耐熱480℃ | 45,000円（税込 49,500円） |
| 高温クランプ製品温度プローブ1.5m | 081-7 | SUS網被覆・耐熱480℃ | 45,000円（税込 49,500円 |

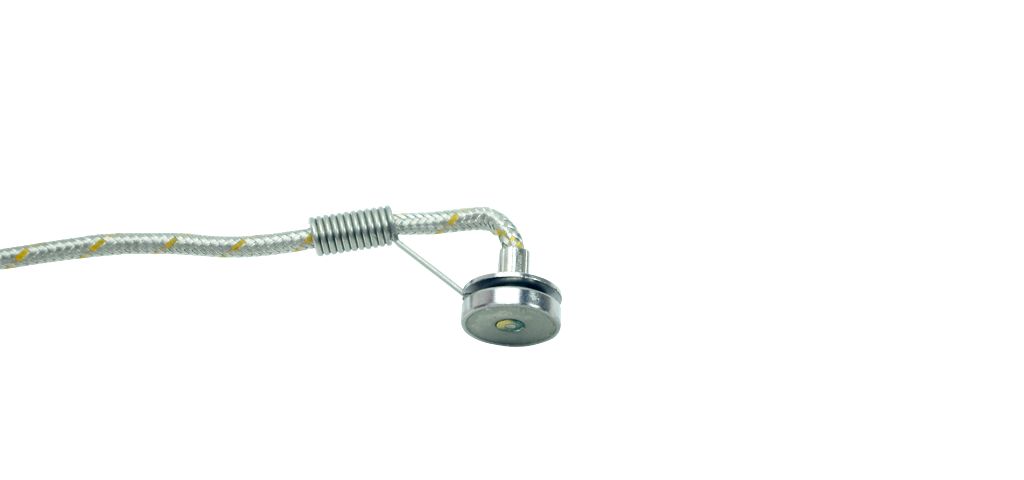

| 高温マグネット製品温度プローブ1.5m | 081-8 | SUS網被覆・耐熱480℃ | 45,000円（税込 49,500円 |
