くさび形切削法膜厚計

商品コード
080
カテゴリー
商品一覧 ・くさび形切削法

商品説明

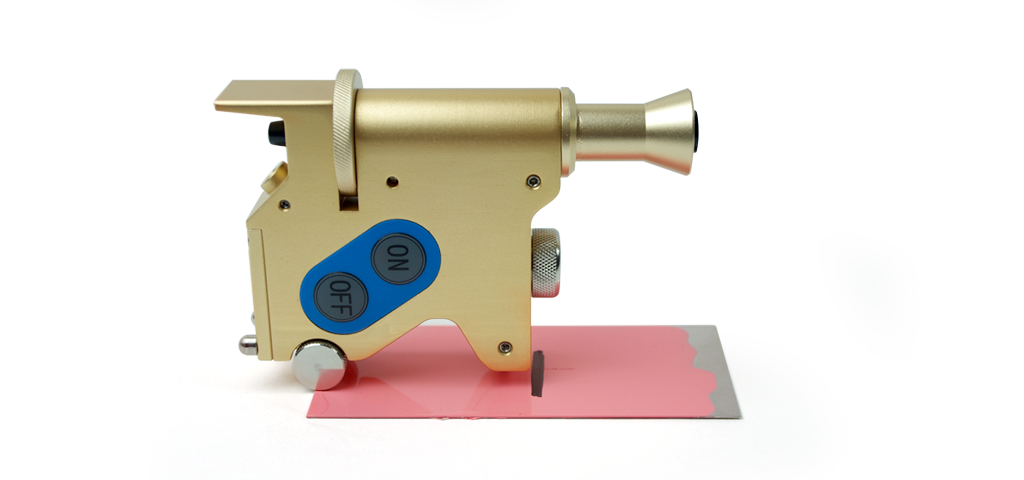

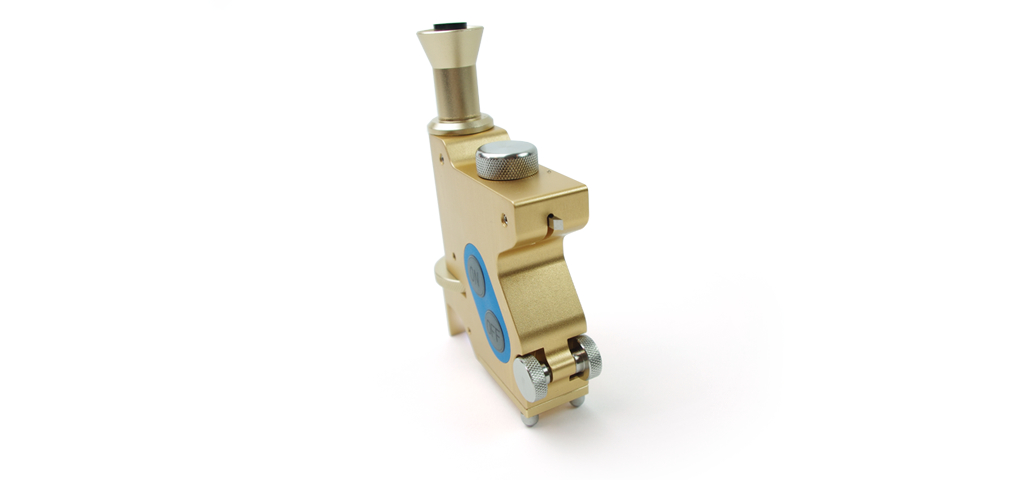

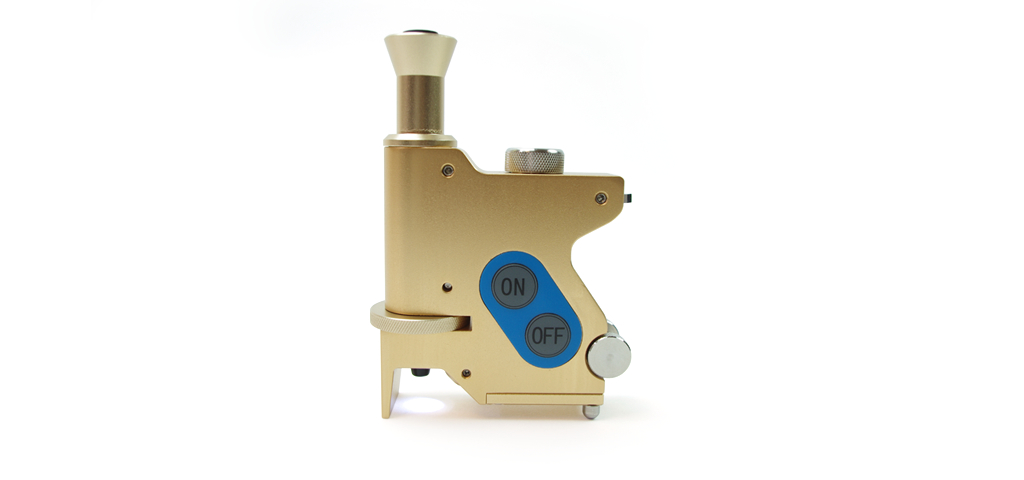

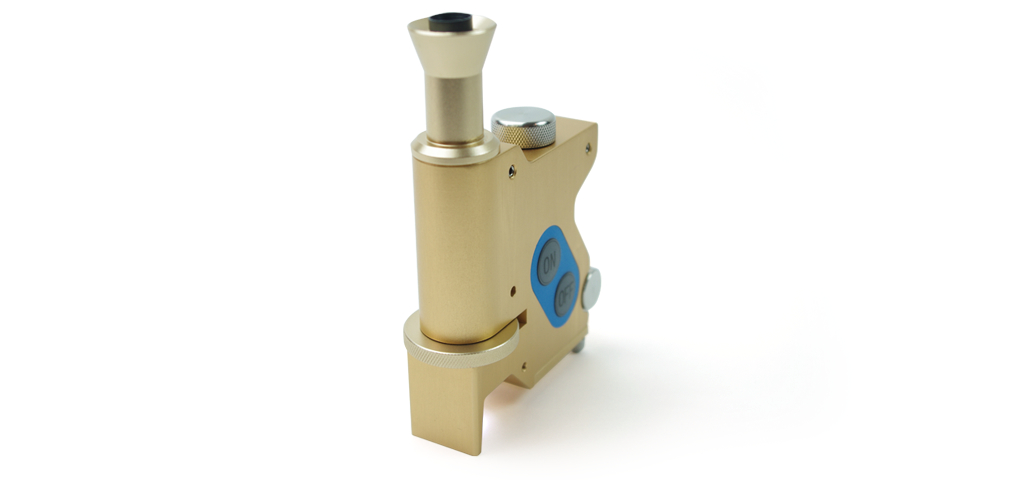

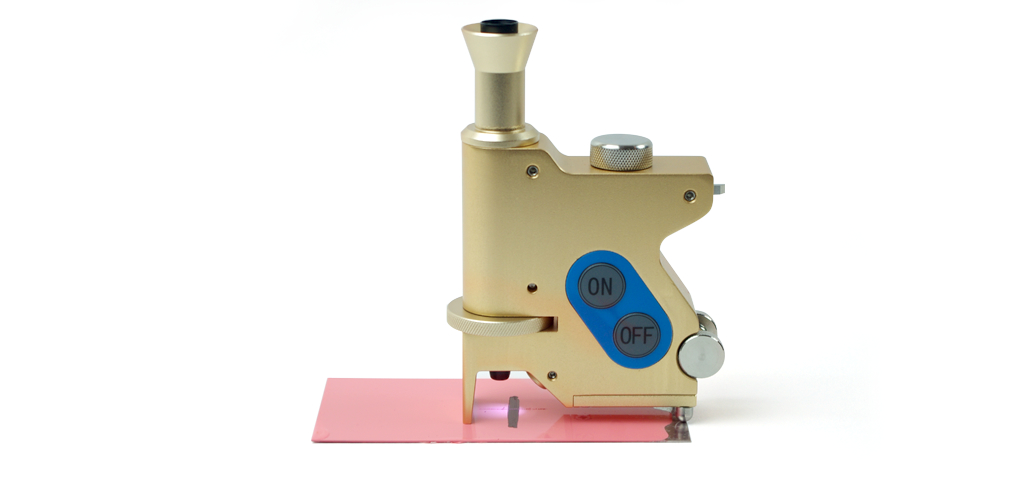

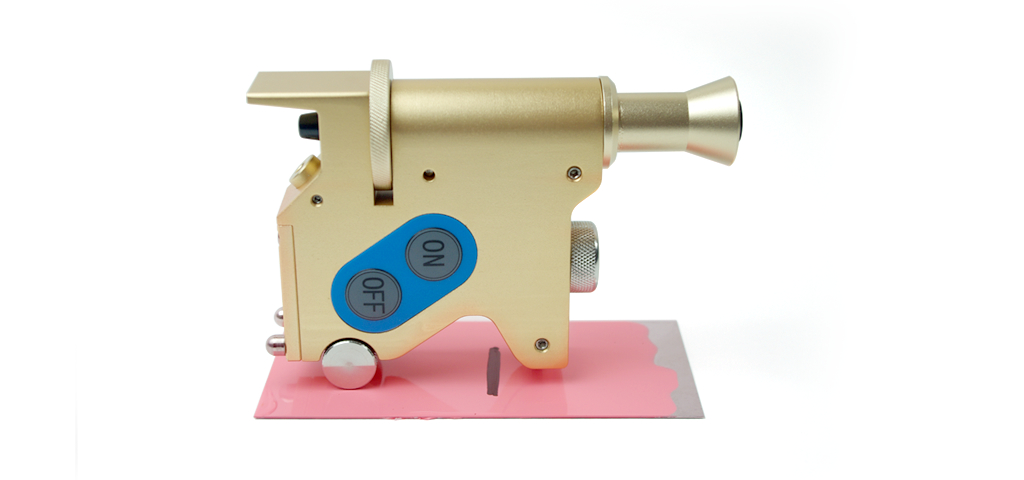

くさび形切削法膜厚計は乾燥した塗膜の膜厚測定に使用します。特徴は、素地が樹脂であっても測定可能であり、条件によっては多層膜の各膜厚を測定することができます。塗膜をくさび形に切削し、膜厚計に搭載された測定用顕微鏡で切削部分の目盛りを読み取り、膜厚を換算します。膜厚計は計測に必要な専用カッター(交換可)、測定用顕微鏡、照明装置が一体となっています。デジタル膜厚計で測定できなかった金属以外の素地(樹脂素地など)や多層膜の膜厚測定が可能です。

試験内容

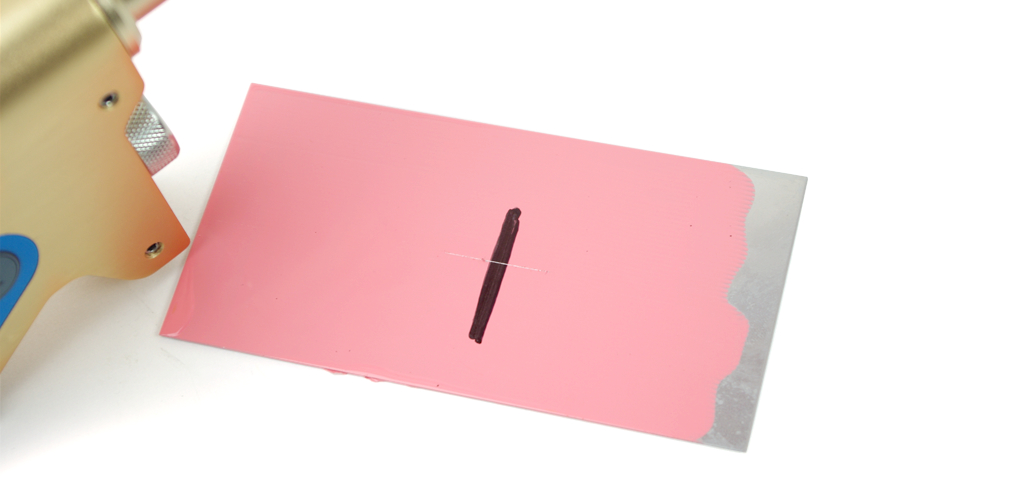

試験片の塗膜に付属のフエルトペンで線を書き込みます。線を90°の角度で横切るように、膜厚計で塗膜をカットします。カットは素地まで深く入り込むようにカットします。本体の照明装置をONにして、カットした塗膜部分を拡大顕微鏡で確認します。拡大顕微鏡には目盛りがあり、カットされた塗膜の目盛りを読み込みます。読み取った目盛りに各カッターの係数を掛けて膜厚を算出します。

関連規格

  • JIS-K5600-1-7
    くさび形切削法
  • ISO2808
  • ASTM D4138

内容

  • くさび形切削法膜厚計本体、カッターNo.1、フエルトペン、キャリングケース
参考価格
150,000円 (税込 162,000円)
大きさ
約24×900×130mm
重さ
約380g

くさび形切削法膜厚計 ラインナップ

商品名 商品コード 内容 参考価格
くさび形切削法膜厚計 080 本体・カッターNo.1・フエルトペン・キャリングケース 150,000円(税込162,000円)
カッターNo.1 080-1 カッターNo.1(測定レンジ:20-1800μm・係数20μm) 20,000円(税込21,600円)
カッターNo.2 080-2 カッターNo.2(測定レンジ:10-900μm・係数10μm) 20,000円(税込21,600円)
カッターNo.3 080-3 カッターNo.3(測定レンジ:2-180μm・係数2μm) 20,000円(税込21,600円)
※価格及び仕様は予告無く変更する場合がございますのでご了承下さい。

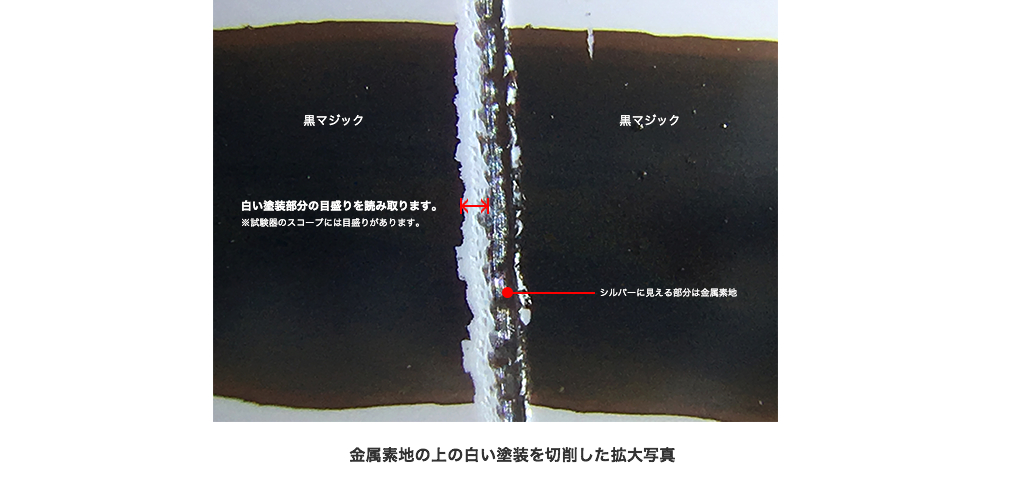

※金属素地に白い塗膜を塗ったものをくさび形切削法膜厚計カッターNO.3で切削し、目盛り読みをしたところ膜厚は14μmでした。●計測内容:7目盛り×2μm(係数)=14μm
同じものをデジタル膜厚計で測定したところ、膜厚は14.8μmでした。
