滑止め加工付き ロータリー形
ウエットフィルム膜厚計

商品コード
023
カテゴリー
塗膜品質管理機器 ・ウエット膜厚の測定

商品説明

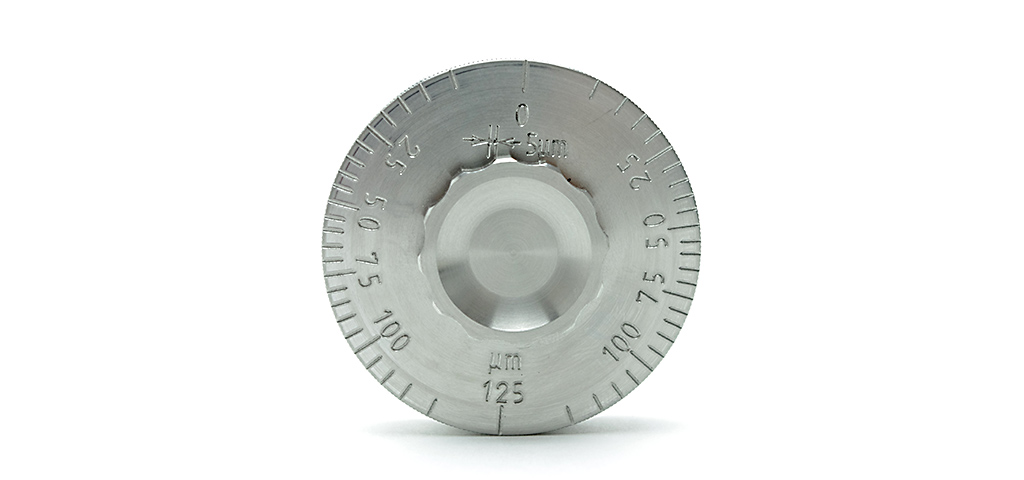

ぬれ膜厚の測定に使用します。くし形に比べ精度の高い膜厚管理が行えます。その分、破壊される面積が多くなります。精度は±2.5%+1μm。ウエット状の塗膜の上に本体を置き、ホイール部分を手で持ってゆっくりと回転させると、塗料がついている部分とついていない部分が確認できます。中央輪に塗料が付いた一番大きな数値がウエット膜厚となります。測定時にスリップしないように外側の輪に滑止め加工(ギザギザの加工)がされています。豊富なラインナップから測定レンジを選んで下さい。※写真の製品は023-3 0~125μm用です。

試験内容

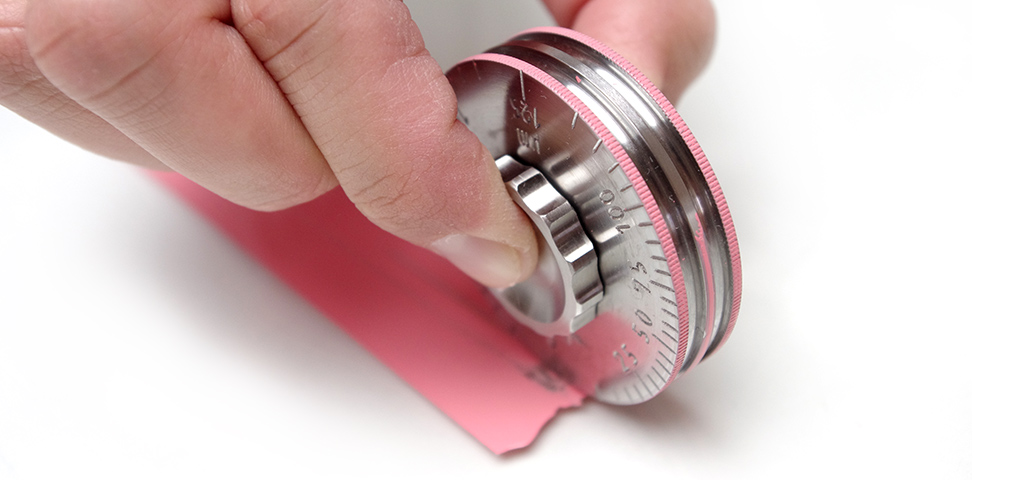

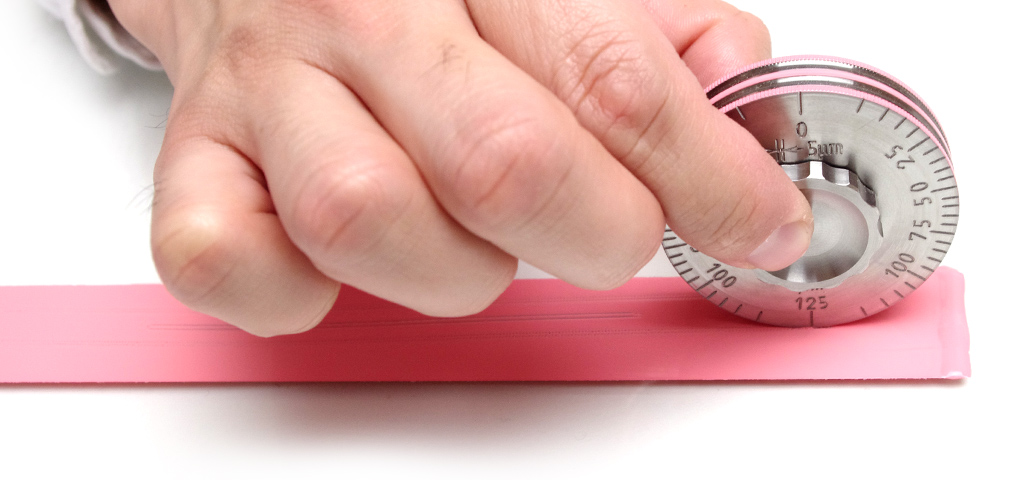

塗料を塗装後すぐに二つの外輪が最大間隔(校正された目盛の最大の読み)の点で基板に接するように塗膜中におきます。本体を表面に沿ってほぼ360°回転させてから外します。ウエット塗膜と中央輪が接触した位置(中央輪に塗料が付いている)で一番大きな値の膜厚を読み取ります。

参考規格

  • JIS-K5600-1-7
    ぬれ膜厚 測定法1B
  • ISO2808

内容

  • 滑止め加工付き ロータリー形ウエットフィルム膜厚計 本体×1
  • 英文校正証明書付き
大きさ
約50mmΦ×20mm
重さ
約160g

仕様説明動画

滑止め加工付き ロータリー形ウエットフィルム膜厚計 ラインナップ

商品名 商品コード 内容 価格
滑止め加工付き
ロータリー形ウエットフィルム膜厚計0-25
023-1 測定レンジ0-25μm 目盛:1μm刻み 英文校正証明書付き 88,000円(税込 96,800円)
滑止め加工付き
ロータリー形ウエットフィルム膜厚計0-50
023-2 測定レンジ0-50μm 目盛:2μm刻み 英文校正証明書付き 88,000円(税込 96,800円)
滑止め加工付き
ロータリー形ウエットフィルム膜厚計0-125
023-3 測定レンジ0-125μm 目盛:5μm刻み 英文校正証明書付き 88,000円(税込 96,800円)
滑止め加工付き
ロータリー形ウエットフィルム膜厚計0-250
023-4 測定レンジ0-250μm 目盛:10μm刻み 英文校正証明書付き 88,000円(税込 96,800円)
滑止め加工付き
ロータリー形ウエットフィルム膜厚計0-500
023-5 測定レンジ0-500μm 目盛:20μm刻み 英文校正証明書付き 88,000円(税込 96,800円)
023シリーズロータリー形ウエットフィルム膜厚計
専用手持ちハンドル
023-99 手持ち部分約150㎜ 023シリーズに取付けて使用します。 38,000円(税込 41,800円)
※価格は予告無く変更する場合がございますのでご了承下さい。
