デジタル膜厚計
（非磁性金属専用）

商品説明

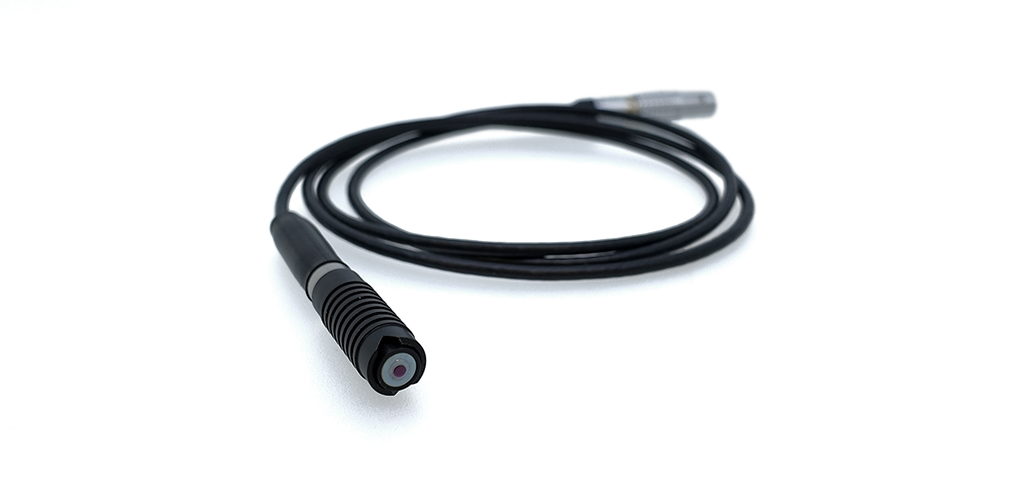

デジタル膜厚計は、金属素地の上に塗布された塗装膜やコーティング膜の厚さを、被膜を傷つけることなく非破壊で正確に測定するための専用機器です。本製品は、非磁性金属素地（アルミニウムや銅、ステンレスの一部など）専用のプローブを装着したタイプで、非磁性金属の上に形成された塗膜の厚みを、安定した測定精度で繰り返し測定することができます。膜厚計の測定方式は、素地の種類（磁性金属か非磁性金属か）によって原理が異なるため、正確な測定を行うには対応する専用プローブの使用が不可欠です。本製品に付属のプローブは電磁誘導ではなく、渦電流方式を用いた非磁性金属専用タイプとなっており、磁性金属には対応しておりません。測定本体は汎用設計のため、別売の磁性金属用プローブに交換することで、磁性金属にも対応可能です。ただし、その際にはプローブごとの再校正が必要ですのでご注意ください。標準付属品としては、測定範囲に応じて組み合わせが異なる校正用フィルム8枚が含まれており、測定精度の確認や再校正にご利用いただけます。また、ゼロ点調整用として非磁性金属製のゼロプレートディスクが同梱されており、すべて専用のハードケースに収納された状態で納品されます。現場での持ち運びや保管にも配慮された設計となっています。バッテリーは単4電池×2個

試験内容

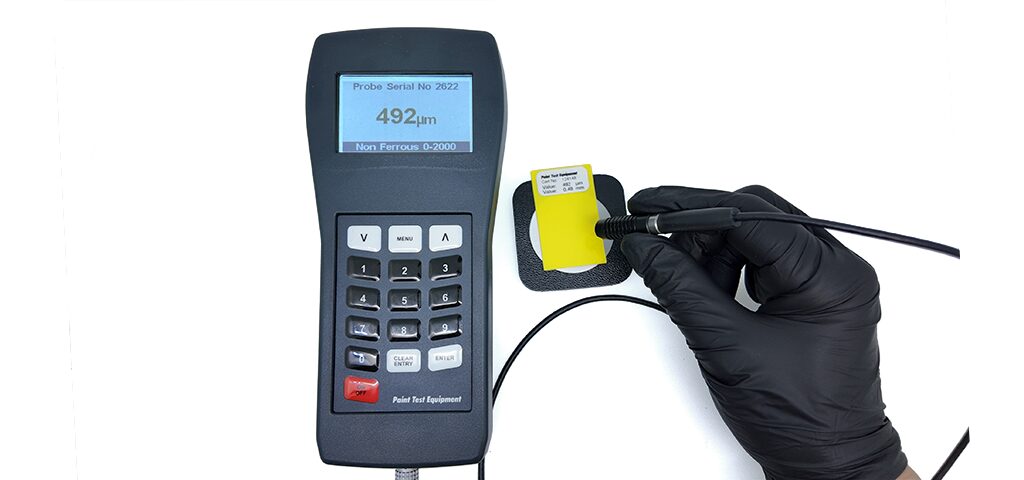

測定精度を確保するためには、実際に測定を行う対象と同じ材質・同じ板厚の未塗装の素地を使用して、校正作業を行ってください。付属のテスト用ゼロプレートディスク（非磁性金属用）は、簡易的な校正確認や動作確認に使用できますが、実際の素地とは金属の特性や板厚が異なるため、正確なゼロ点（基準値）を取得することができません。そのため、正確な測定を行うには、測定対象と同一の非磁性金属素材（例：アルミニウム、銅など）の未塗装板をご用意いただく必要があります。校正の手順は以下のとおりです。まず、未塗装の素地にプローブの先端をしっかり押し当て、ゼロ点（膜厚0μm）を設定します。次に、素地の上に校正用フィルムを載せ、その上にプローブを当ててフィルムの厚みを測定します。膜厚計に表示された値と、フィルムの実際の厚みが一致しない場合は、表示値を正しい厚みに補正して保存してください。この校正作業は、定期的に実施することで測定精度の維持に繋がります。校正後、正しくゼロ点が設定された状態で、実際の膜厚測定を行ってください。

参考規格

• JIS-K5600-1-7
  5.5.7 測定法7D
• 渦電流膜厚計
• ISO2008

内容

• デジタル膜厚計本体・非磁性金属専用プローブ
• 校正フォイル8枚セット・テスト用ゼロプレートディスク（非磁性金属用）

大きさ

本体：約W85×D180×H40mm

重さ

本体：約250g

デモモデル

yes

レンタル

yes
